Ağ Yönetiminin Temeli (FCAPS) ve SNMP Mimarisi

Ağ Yönetiminin Temeli (FCAPS) ve SNMP Mimarisi

Büyük ölçekli kurumsal ağlarda binlerce anahtar (switch), yönlendirici (router), sunucu ve güvenlik duvarı bulunur. Bu karmaşık sistemlerin kesintisiz, performanslı ve güvenli çalışabilmesi; proaktif bir yönetim ve izleme mimarisi gerektirir.

Uluslararası Telekomünikasyon Birliği (ITU-T) ve ISO tarafından tanımlanan FCAPS Çerçevesi, modern Ağ Operasyon Merkezlerinin (NOC) temel yönetim haritasıdır. Bu yönetimi sağlayan en köklü ve yaygın telemetri protokolü ise SNMP (Simple Network Management Protocol)‘dir.

---

§9.1.1.ISO FCAPS Yönetim Çerçevesi

FCAPS, ağ yönetimini beş temel fonksiyonel disipline ayırır:

flowchart TD
    FCAPS["ISO FCAPS Yönetim Modeli"]
    F["Fault (Hata Yönetimi): Kesintileri anında tespit etme ve giderme"]
    C["Configuration (Yapılandırma): Cihaz ayarları, yedekleme ve sürüm denetimi"]
    A["Accounting (Hesap / Kaynak Yönetimi): Bant genişliği ve port kullanım faturalandırması"]
    P["Performance (Performans Yönetimi): CPU, RAM, gecikme (latency), jitter ve SLA takibi"]
    S["Security (Güvenlik Yönetimi): Erişim denetimi, yetkisiz değişiklik ve log korelasyonu"]
    FCAPS --- F
    FCAPS --- C
    FCAPS --- A
    FCAPS --- P
    FCAPS --- S

---

§9.1.2.SNMP Mimarisi: MIB, OID ve Çalışma Modelleri

Basit Ağ Yönetim Protokolü (SNMP - RFC 1157 / RFC 3411), bir ağ yöneticisinin (NMS - Network Management Station) uzaktaki yüzlerce ağ cihazının durumunu sorgulamasını sağlar:

flowchart LR
    NMS["NMS İzleme Sunucusu<br/>(Zabbix / PRTG / LibreNMS)"]
    Router["Ağ Cihazı<br/>(SNMP Agent)"]

    NMS -->|"1. Polling: GetRequest (OID: 1.3.6.1.2.1.1.3 - Uptime?)"| Router
    Router -.->|"2. Response: Uptime = 45 gün"| NMS
    Router ==>|"3. Push: SNMP Trap (Port 1/0/1 Down!)"| NMS

Temel Bileşenler:

1. SNMP Agent (Ajan): İzlenen ağ cihazının (Router/Switch) üzerinde çalışan, cihazın sayaçlarını ve durumunu okuyan yerleşik yazılımdır.
2. NMS (Ağ Yönetim İstasyonu): Zabbix, Nagios, LibreNMS veya PRTG gibi merkezi izleme yazılımıdır.
3. MIB (Management Information Base): Cihazda sorgulanabilecek tüm parametrelerin hiyerarşik sözlüğüdür.
4. OID (Object Identifier): MIB ağacındaki belirli bir değişkene işaret eden noktalı sayısal adrestir (Örn: 1.3.6.1.2.1.1.1.0 $\rightarrow$ sysDescr cihaz model bilgisi).

İletişim Modelleri:

• Yoklama (Polling - Çekme Modeli): NMS her 5 dakikada bir cihaza GetRequest veya GetBulkRequest yollayarak CPU ve bant genişliği sayaçlarını sorgular (UDP 161).
• Tuzak (Trap / Inform - İtme Modeli): Cihazda kritik bir olay olduğunda (örneğin bir fiber kablo koptuğunda veya güç kaynağı arızalandığında), cihaz NMS’in sormasını beklemeden anında NMS’e SNMP Trap paketi fırlatır (UDP 162).

---

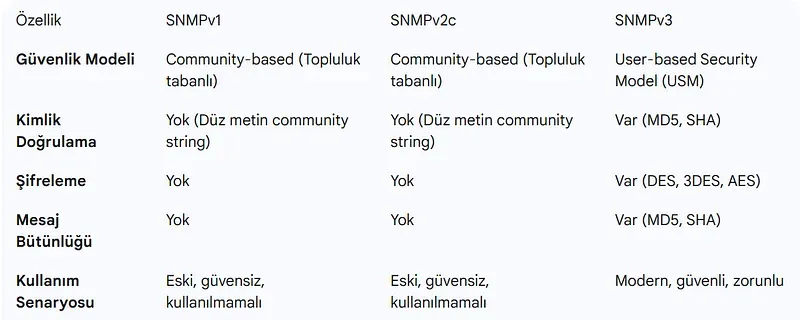

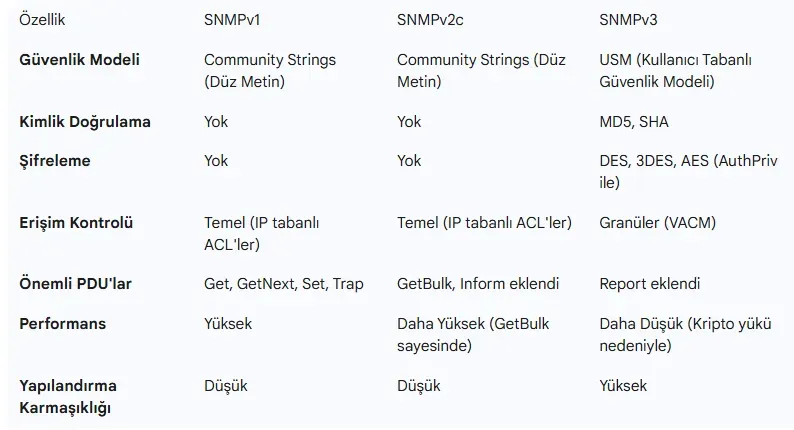

§9.1.3.SNMP Sürümleri ve Güvenlik Analizi

SNMP’nin tarihsel evrimi, ağ yönetiminde güvenlik bilincinin nasıl değiştiğini gösterir:

Sürüm	Kimlik Doğrulama	Şifreleme (Gizlilik)	Bütünlük Doğrulama	Güvenlik Durumu
SNMPv1	Düz metin Community String	Yok (Açık Metin)	Yok	Kritik Derecede Güvensiz
SNMPv2c	Düz metin Community String	Yok (Açık Metin)	Yok	Güvensiz (Sniffing ile şifre çalınabilir)
SNMPv3	USM (Kullanıcı Adı + SHA-256 / MD5)	AES-128 / AES-256	HMAC Doğrulaması	Kurumsal Güvenli Standart

SNMPv3 Güvenlik Seviyeleri (Security Levels):

1. noAuthNoPriv: Kimlik doğrulama yok, şifreleme yok (v2c ile aynı zayıflıkta).
2. authNoPriv: Kimlik doğrulama var (SHA ile hash doğrulanır) ancak veri şifrelenmez.
3. authPriv: En yüksek seviye. Hem kullanıcı kimliği doğrulanır hem de iletilen tüm MIB sayaçları güçlü AES ile şifrelenir. Kurumsal ağlarda yalnızca authPriv kullanılmalıdır.

---

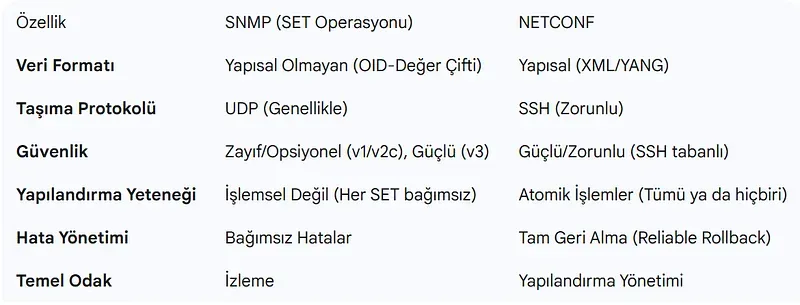

§9.1.4.Modern Yönetim: SNMP vs. NETCONF

Geleneksel SNMP salt okunur izleme için mükemmel olsa da, ağ konfigürasyonu değiştirmek için yetersiz kalmaktadır:

• SNMP: UDP tabanlıdır, işlem güvencesi (Transaction / Rollback) yoktur. Büyük konfigürasyon değişikliklerinde paket kaybolursa cihaz tutarsız durumda kalabilir.
• NETCONF (RFC 6241): SSH üzerinden TCP ile çalışır, veri modellemesi için YANG kullanır. Atomik işlemler (candidate, commit, rollback) sunarak modern NetDevOps otomasyonunun omurgasını oluşturur.
