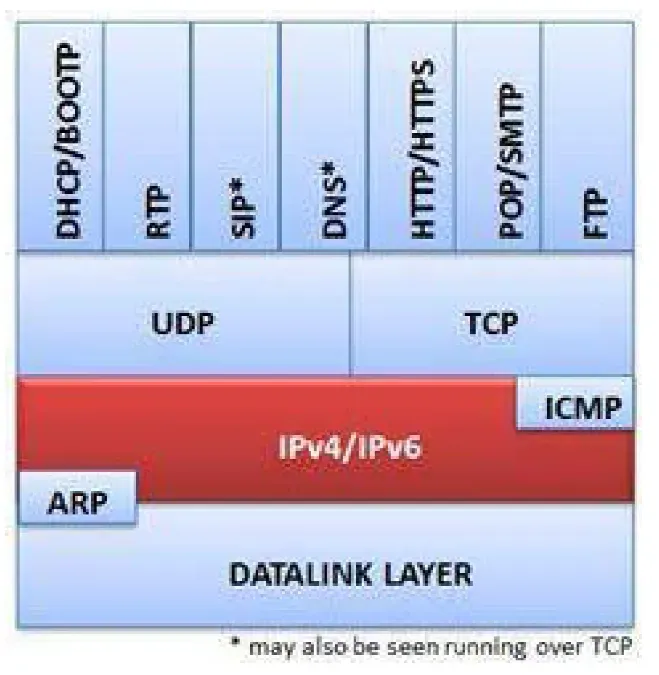

İnternet Protokolü (IP), modern ağların temel taşıyıcı kolonudur. OSI modelinin 3. Katmanında (Ağ Katmanı) ve TCP/IP modelinin İnternet Katmanında çalışan IP; paketlerin kaynak düğümden hedef düğüme farklı ağlar ve otonom sistemler (AS) üzerinden uçtan uca yönlendirilmesini sağlar.

IP protokolü doğası gereği bağlantısız (connectionless) ve güvensizdir (best-effort delivery). IP’nin kendisi paketin hedefe ulaşıp ulaşmadığını doğrulamaz; bu görev gerekiyorsa Katman 4’te çalışan TCP’ye bırakılır.

---

§2.2.1.IPv4 Paket Anatomisi ve Başlık Alanları

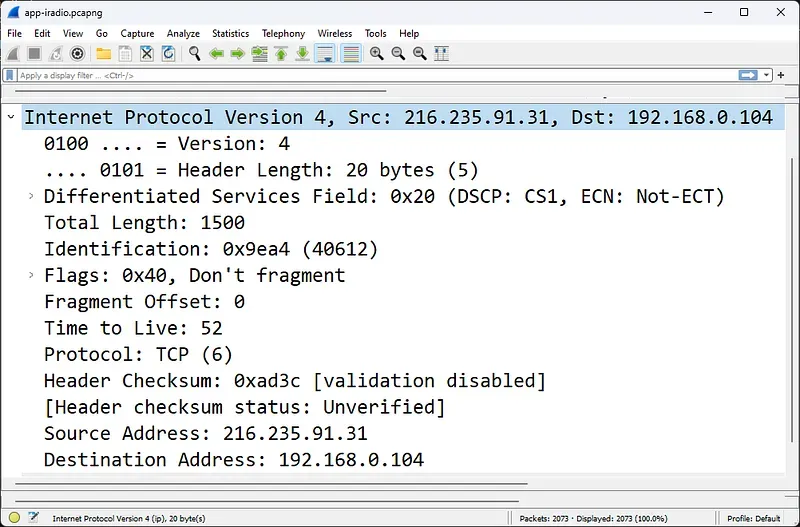

Standart bir IPv4 başlığı opsiyonlar hariç 20 bayt (160 bit) uzunluğundadır:

packet-beta
0-3: "Version (4)"
4-7: "IHL"
8-13: "DSCP"
14-15: "ECN"
16-31: "Total Length (16 bit)"
32-47: "Identification (16 bit)"
48-50: "Flags (DF, MF)"
51-63: "Fragment Offset (13 bit)"
64-71: "Time to Live - TTL (8 bit)"
72-79: "Protocol (8 bit - TCP:6, UDP:17)"
80-95: "Header Checksum (16 bit)"
96-127: "Source IP Address (32 bit)"
128-159: "Destination IP Address (32 bit)"

Kritik Başlık Alanlarının Fonksiyonları:

1. Version (4 bit): Protokol sürümünü gösterir (4 = IPv4).
2. IHL (Internet Header Length - 4 bit): Başlığın 32-bitlik kelime cinsinden uzunluğudur. Opsiyonsuz başlık için değer 5’tir ($5 \times 4 = 20\text{ bayt}$).
3. DSCP / ECN (8 bit): Hizmet Kalitesi (QoS) ve ağ tıkanıklığı bildirimi için kullanılır.
4. Total Length (16 bit): Başlık ve veriyi (payload) kapsayan tüm paketin bayt cinsinden boyutudur (Maksimum 65.535 bayt).
5. Identification, Flags ve Fragment Offset: Paket parçalama (fragmentation) mekanizması için kullanılır.
   • DF (Don’t Fragment): 1 ise yönlendiriciler paketi bölemez; MTU aşılırsa paket atılır.
   • MF (More Fragments): 1 ise arkadan gelen parçalar olduğunu, 0 ise son parça olduğunu belirtir.
6. Time to Live (TTL - 8 bit): Yönlendirme döngülerini (routing loops) engellemek için her yönlendirici geçişinde (hop) 1 azaltılır. Değer 0’a ulaştığında yönlendirici paketi düşürür ve kaynağa ICMP Time Exceeded (Type 11) döner.
7. Protocol (8 bit): Üst katmanda hangi protokolün taşındığını belirtir:
   • 0x01 (1): ICMP
   • 0x06 (6): TCP
   • 0x11 (17): UDP

---

§2.2.2.MTU ve Parçalanma (Fragmentation) Analizi

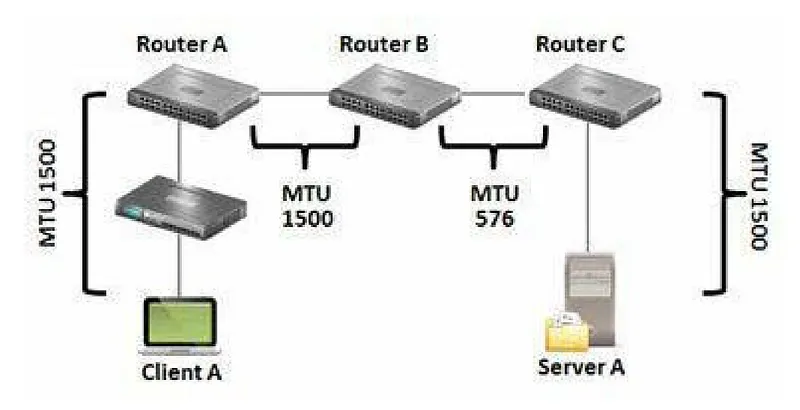

Maksimum İletim Birimi (MTU), bir ağ arayüzünün tek bir çerçevede taşıyabileceği en büyük paket boyutudur (Standart Ethernet için 1500 bayt).

Bir paket yoldaki daha düşük MTU’ya sahip bir bağlantıya ulaştığında:

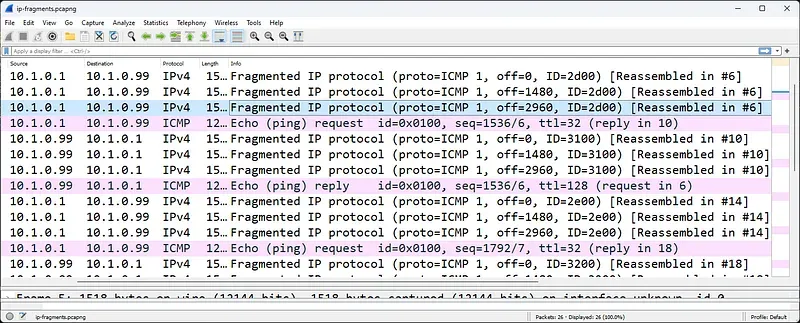

1. DF Biti 0 İse: Yönlendirici paketi parçalara böler, her parçaya orijinal IP başlığını ve ilgili Fragment Offset değerini yazar.
2. DF Biti 1 İse: Paket parçalanamaz. Yönlendirici paketi düşürür ve kaynağa ICMP Type 3 Code 4 (Fragmentation Needed and DF set) mesajı döner. İstemci bu bilgiyle Path MTU Discovery (PMTUD) yaparak paket boyutunu küçültür.

Dikkat

Güvenlik duvarları ICMP Type 3 Code 4 paketlerini gereksiz yere engellerse, “PMTU Black Hole” oluşur. Web sayfaları küçük isteklerle açılırken büyük veri transferlerinde (örneğin dosya indirme veya TLS el sıkışmasında) bağlantı aniden kilitlenir.

---

§2.2.3.IPv6 Mimarisi: Yeni Nesil İnternet Protokolü

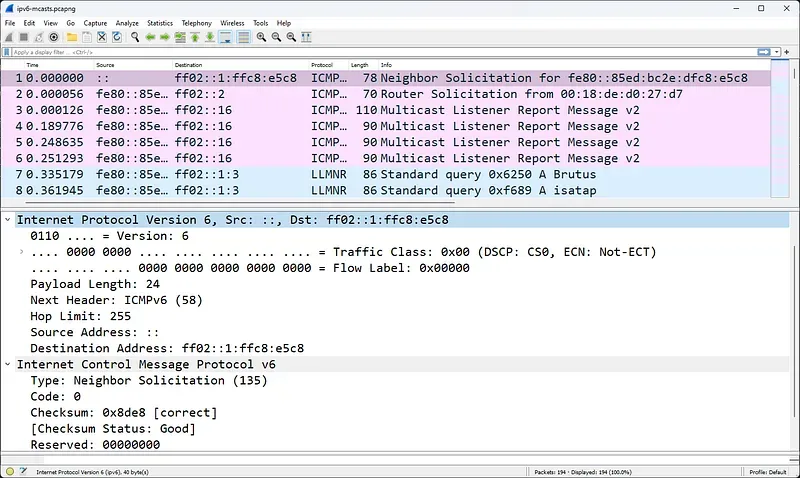

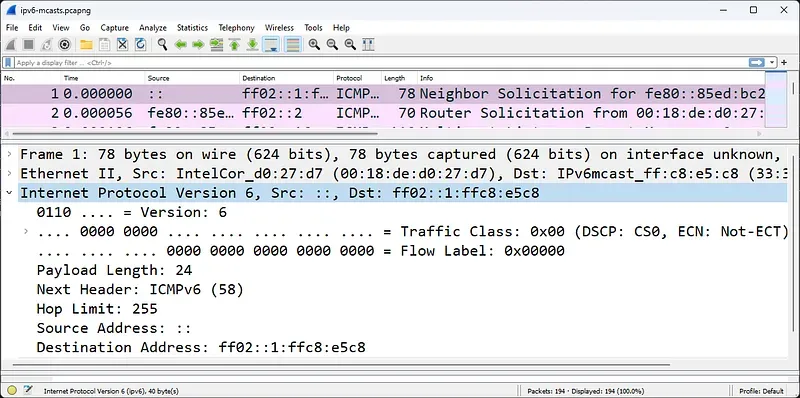

IPv4’ün 32-bitlik adres alanının (yaklaşık 4.3 milyar adres) tükenmesi üzerine geliştirilen IPv6, 128-bit adresleme ($3.4 \times 10^{38}$ adres) sunar.

IPv4 ve IPv6 Karşılaştırması

Özellik	IPv4	IPv6
Adres Uzunluğu	32 bit (4 bayt)	128 bit (16 bayt - 8 grup 16-bit hex)
Başlık Boyutu	Değişken (Min 20 bayt)	Sabit 40 bayt (Hızlı ASIC işleme)
Yönlendiricide Parçalama	Var	Yok (Yalnızca kaynak düğüm parçalayabilir)
Broadcast (Yayın)	Var (Ağı yoran ARP yayınları)	Yok (Multicast ve Anycast kullanılır)

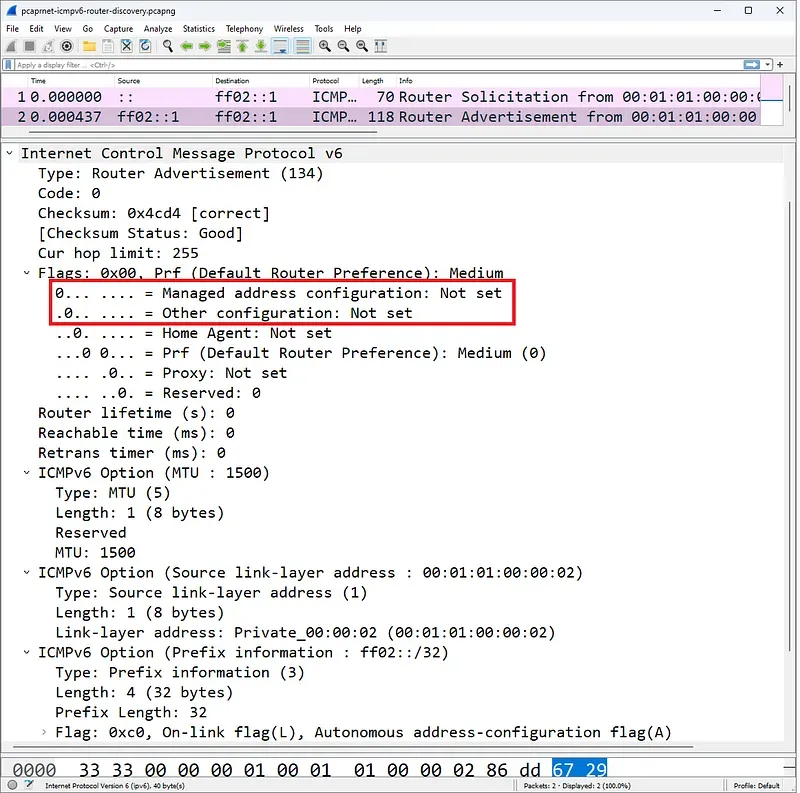

Adres Çözümleme	ARP (RFC 826)	ICMPv6 NDP (Neighbor Discovery Protocol)
Otomatik Yapılandırma	DHCPv4 veya Statik	SLAAC (Stateless Address Autoconfiguration) & DHCPv6

---

§2.2.4.IPv6 Geçiş ve Tünelleme Mekanizmaları

IPv4 altyapısından IPv6’ya küresel geçiş sürecinde iki protokolün birlikte çalışabilmesi için geçiş mekanizmaları tasarlanmıştır:

1. 6to4 Tünelleme (IPv6 over IPv4)

• IPv6 paketlerini doğrudan bir IPv4 başlığı içine (IP Protokol 41) kapsülleyerek saf IPv4 omurgaları üzerinden taşır.
• 2002::/16 özel adres bloğunu kullanır.

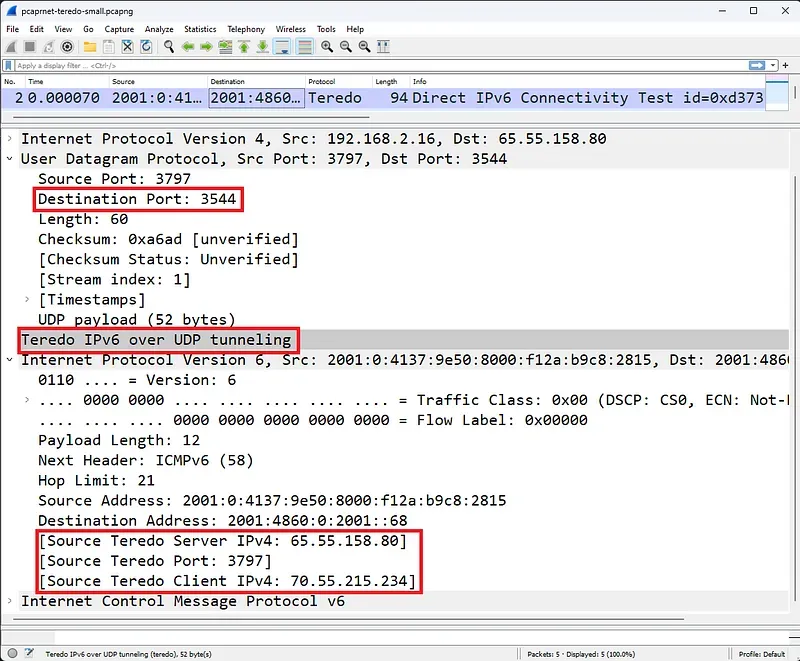

2. Teredo Tünelleme (IPv6 over UDP)

• 6to4 tünellemesi klasik NAT cihazlarının arkasında çalışamaz çünkü NAT cihazları IP Protokol 41 paketlerini yönlendiremez.
• Teredo, IPv6 paketini UDP Port 3544 paketi içine kapsülleyerek en katı NAT arkasından bile IPv6 bağlantısı kurulabilmesini sağlar.

---

§2.2.5.Wireshark ile IP Trafiğini Filtreleme

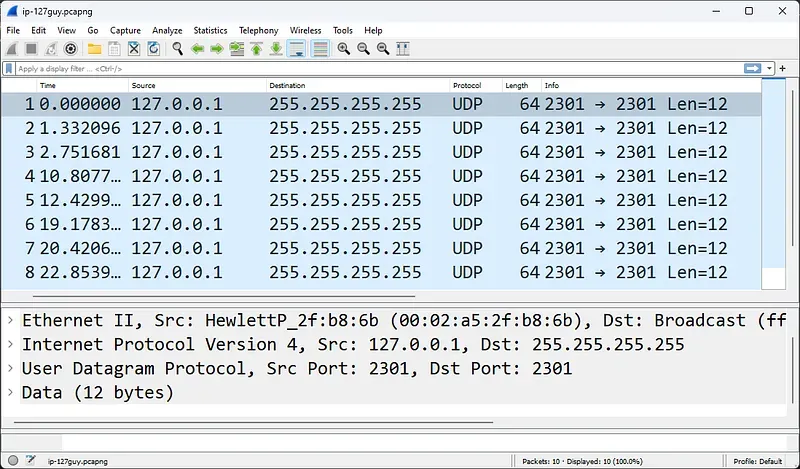

Wireshark ekranında IP düzeyinde analiz yaparken şu filtreler en sık kullanılan araçlardır:

Filtre Sözdizimi	Açıklama
ip.addr == 10.0.0.1	Belirtilen IPv4 adresi kaynak veya hedef olan paketler
ipv6.addr == 2001:db8::1	Belirtilen IPv6 adresi geçen paketler
ip.flags.df == 1	Don’t Fragment biti işaretli paketler
`ip.flags.mf == 1
ip.ttl <= 2	TTL değeri tükenmek üzere olan veya yakın yönlendirici paketleri
icmp.type == 3 && icmp.code == 4	MTU aşımı ve parçalanma engeli bildiren paketler
ipv6	Saf veya tünellenmiş tüm IPv6 paketleri
udp.port == 3544	Teredo IPv6 tünelleme trafiği
ip.proto == 41	6to4 IPv6 tünelleme trafiği

---

§2.2.6.Küresel Yönlendirme ve BGP Güvenliği: RPKI ve BGP Hijacking

İnternet, on binlerce Otonom Sistem (Autonomous System - AS) arasında IP bloklarının anons edildiği BGP (Border Gateway Protocol - RFC 4271) ile birbirine bağlanır. BGP, 1980’lerde tasarlanırken “tüm operatörlerin güvenilir olduğu” varsayılmıştır; bu nedenle varsayılan olarak BGP anonslarında kriptografik bir doğrulama yoktur.

1. BGP Hijacking ve Route Leakage

Bir saldırgan veya hatalı yapılandırılmış bir operatör, kendisine ait olmayan bir IP bloğunu (örneğin Google’a ait 8.8.8.0/24) kendi ASN’i üzerinden anons ederse:

• BGP’nin en temel yönlendirme kuralı olan En Uzun Eşleşen Prefix (Longest Prefix Match) ilkesi devreye girer.
• Orijinal sahip 8.8.0.0/16 anons ederken, saldırgan 8.8.8.0/24 anons ederse, dünya genelindeki yönlendiriciler trafiği daha spesifik olan saldırganın yoluna yönlendirir.
• Tarihi Vaka (2018 MyEtherWallet): Saldırganlar Amazon Route 53’e ait IP bloklarını BGP üzerinden kaçırarak DNS trafiğini sahte sunuculara yönlendirmiş ve kullanıcıların kripto cüzdanlarını boşaltmıştır.

flowchart LR
    Victim["Hedef Ağ (Örn: Banka)<br/>AS 12345 (Anons: 198.51.100.0/22)"]
    Attacker["Kötü Niyetli / Hatalı AS<br/>AS 666 (Sahte Anons: 198.51.100.0/24)"]
    Internet["Küresel İnternet Yönlendiricileri"]
    Clients["Kullanıcılar"]

    Clients --> Internet
    Internet -->|"Daha Spesifik Prefix (/24)"| Attacker
    Internet -.->|"Genel Prefix (/22) Bastırıldı"| Victim

2. RPKI (Resource Public Key Infrastructure) ve ROA Çözümü

BGP anonslarını kriptografik olarak güvence altına almak için IETF tarafından RPKI (RFC 6480) standardı geliştirilmiştir:

• Bölgesel İnternet Kayıt Kuruluşları (RIR - RIPE NCC, ARIN, APNIC), IP bloğunun yasal sahibine bir dijital sertifika verir.
• IP sahibi, ROA (Route Origin Authorization) kaydı oluşturarak: “198.51.100.0/24 bloğunu YALNIZCA AS 12345 anons edebilir, maksimum uzunluk /24’tür” taahhüdünde bulunur.
• İnternet servis sağlayıcılar RPKI doğrulayıcıları (Routinator, StayRTR) çalıştırarak gelen BGP anonslarını doğrular.

BGP Anonsunun RPKI Durumları:

• Valid (Geçerli): Anons edilen ASN ve prefix, imzalı ROA kaydıyla tam eşleşir.
• Invalid (Geçersiz): ROA kaydı mevcuttur ancak anons farklı bir ASN’den gelmektedir veya prefix boyutu aşılmıştır. Modern yönlendiriciler bu anonsları otomatik olarak düşürür (Drop).
• NotFound (Bilinmiyor): İlgili IP bloğu için henüz bir ROA kaydı oluşturulmamıştır.

Cisco IOS-XE üzerinde BGP RPKI Yapılandırması:

! RPKI Doğrulayıcı Sunucu Bağlantısı (Routinator)
router bgp 65001
 bgp rpki server tcp 192.168.1.100 port 3323 refresh 300
!
! RPKI Invalid anonsları filtreleyen rota haritası
route-map RPKI-FILTER permit 10
 match rpki valid
!
route-map RPKI-FILTER permit 20
 match rpki not-found
!
route-map RPKI-FILTER deny 30
 match rpki invalid
!
router bgp 65001
 neighbor 203.0.113.1 route-map RPKI-FILTER in

---
