Katman 2 Anahtarlama, VLAN, Trunking ve Yerel Ağ Güvenliği

Katman 2 Anahtarlama, VLAN, Trunking ve Yerel Ağ Güvenliği

Yerel Alan Ağlarının (LAN) kalbini oluşturan Katman 2 anahtarlama (Switching) teknolojisi, cihazların donanımsal MAC adreslerine göre mikro-segmentasyon sağlayarak veriyi hedefe iletir.

Geleneksel hub’ların yarattığı ortak çarpışma alanlarını (Collision Domain) ortadan kaldıran modern switch’ler; sanal ağ izolasyonu (VLAN), hat birleştirme (Trunking), döngü engelleme (STP) ve gelişmiş donanımsal güvenlik mekanizmaları (Port Security, DAI, DHCP Snooping) ile donatılmıştır.

---

§2.4.1.Katman 2 Anahtarların Çalışma Mekanizması

Bir switch, gelen Ethernet çerçevesini şu beş temel işlem kuralına göre işler:

1. Learning (Öğrenme): Switch, gelen çerçevenin kaynak MAC adresini ve bu çerçevenin girdiği fiziksel portu okur. Bu bilgiyi CAM (Content Addressable Memory) Tablosuna kaydeder.
2. Flooding (Taşırma): Eğer çerçevenin hedef MAC adresi henüz CAM tablosunda kayıtlı değilse (Unknown Unicast) veya çerçeve bir Broadcast/Multicast ise, switch paketi geldiği port hariç o VLAN’a ait tüm aktif portlara çoğaltarak iletir.
3. Forwarding (İletme): Hedef MAC adresi tabloda mevcutsa, çerçeve yalnızca ilgili porta yönlendirilir.
4. Filtering (Filtreleme): Hedef port ile kaynak port aynıysa veya güvenlik kuralları engelliyorsa çerçeve iletilmez.
5. Aging (Yaşlandırma): Belirli bir süre (varsayılan 300 saniye) boyunca trafik göndermeyen cihazların kayıtları CAM tablosundan silinir.

---

§2.4.2.VLAN Mimarisi ve IEEE 802.1Q Trunking

Fiziksel bir anahtarı mantıksal olarak birden fazla bağımsız ağa bölme işlemine VLAN (Virtual Local Area Network) denir. VLAN’lar yayın alanlarını (Broadcast Domain) sınırlandırarak hem ağ performansını artırır hem de departmanlar arası yatay hareketi (lateral movement) engeller.

flowchart TD
    subgraph Switch1["Kurumsal Anahtar (Switch)"]
        P1["Port 1 (VLAN 10: Muhasebe)"]
        P2["Port 2 (VLAN 20: Ar-Ge)"]
        P3["Port 3 (VLAN 30: Sunucular)"]
        Trunk["Port 24 (Trunk Port - 802.1Q)"]
    end
    subgraph Router["L3 Multilayer Switch / Router"]
        SVI10["VLAN 10 Ağ Geçidi: 192.168.10.1"]
        SVI20["VLAN 20 Ağ Geçidi: 192.168.20.1"]
        SVI30["VLAN 30 Ağ Geçidi: 192.168.30.1"]
    end
    Trunk <== IEEE 802.1Q Etiketli Hat ==> Router

Port Türleri:

• Erişim Portu (Access Port): Tek bir VLAN’a atanmış porttur. Uç cihazlar (PC, yazıcı, IP telefon) bu porta bağlanır. İletilen çerçevelerde VLAN etiketi bulunmaz (Untagged).
• Gövde Portu (Trunk Port): Birden fazla VLAN’ın trafiğini switch’ler veya switch-router arasında tek bir fiziksel kablo üzerinden taşır.

IEEE 802.1Q Etiketleme (Tagging):

Trunk hattından geçen her Ethernet çerçevesinin kaynak MAC adresinden hemen sonra 4 baytlık 802.1Q etiketi eklenir. Bu etiketin içinde 12 bitlik VLAN ID (1 - 4094) yer alır.

---

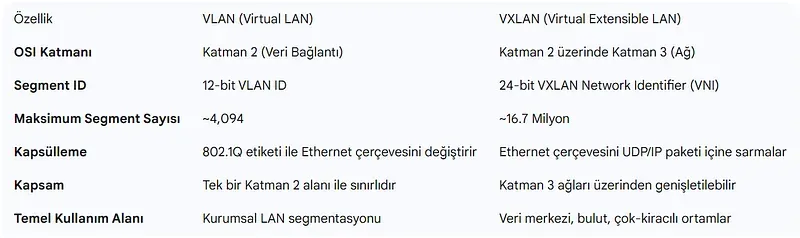

§2.4.3.VLAN ve VXLAN Teknolojilerinin Karşılaştırması

Modern bulut veri merkezlerinde geleneksel 802.1Q VLAN mimarisinin 4096 ağ sınırı yetersiz kaldığında VXLAN (Virtual Extensible LAN) devreye girer:

Ölçüt	IEEE 802.1Q VLAN	VXLAN (RFC 7348)
Ağ Kimliği Boyutu	12 bit ($4.096$ Ağ ID)	24 bit (VNI - 16.777.216 Ağ ID)
Kapsülleme Türü	L2 Ethernet Başlığına 4 bayt etiket	MAC-in-UDP Kapsülleme (UDP Port 4789)
Altyapı Bağımlılığı	Tüm omurgada L2 Trunking gerektirir	Standart IP/Katman 3 omurga üzerinde çalışır (Overlay)
Döngü Yönetimi	STP (Spanning Tree Protocol)	ECMP (Equal-Cost Multi-Pathing)
Hedef Alan	Klasik Kurumsal Kampüs Ağları	Çok Kiracılı (Multi-Tenant) Bulut ve Veri Merkezleri

---

§2.4.4.Spanning Tree Protocol (STP) ve Döngü Engelleme (Loop Prevention)

Yedeklilik sağlamak amacıyla switch’ler arasında birden fazla kablo çekildiğinde, Katman 2 Ethernet çerçevelerinde TTL (Time-To-Live) mekanizması bulunmadığı için yayın paketleri sonsuz döngüye girer (Broadcast Storm). Bu durum saniyeler içinde tüm ağ bant genişliğini ve switch CPU’sunu tüketerek ağı çökertir.

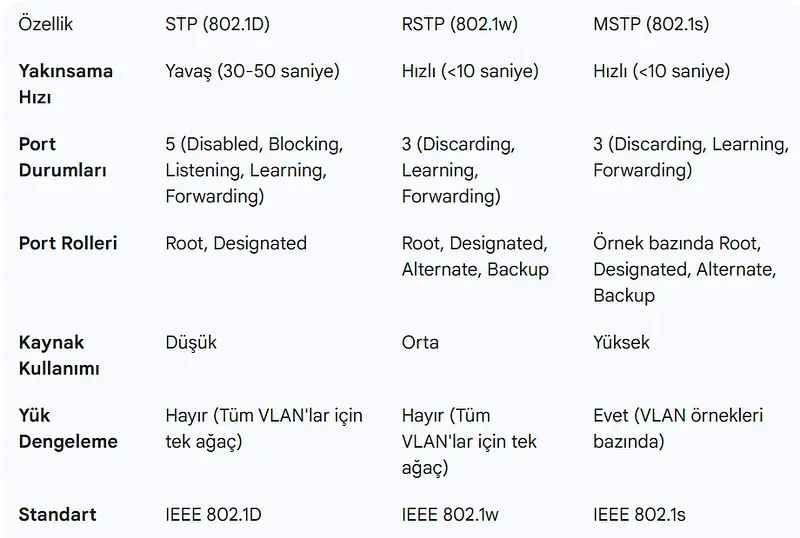

STP (Spanning Tree Protocol - IEEE 802.1D / RSTP 802.1w), döngüleri engellemek için yedekli hatları mantıksal olarak kapatır (Blocking moduna alır). Aktif hatta arıza olduğunda saniyeler içinde yedek hattı devreye sokar:

• Root Bridge Seçimi: En düşük Bridge ID’ye (Öncelik + MAC adresi) sahip switch ağın kökü seçilir.
• Port Rolleri:
  • Root Port: Switch’in Root Bridge’e en düşük maliyetle ulaşan portu.
  • Designated Port: İlgili LAN segmentinde trafiği iletmekle görevli port.
  • Alternate / Blocking Port: Döngüyü engellemek için trafiğe kapatılmış yedek port.

---

§2.4.5.Katman 2 Güvenlik ve Sıkılaştırma Mekanizmaları

Yerel ağın güvenliğini sağlamak için switch portlarında donanımsal savunma mekanizmaları aktif edilmelidir:

1. Port Security (MAC Kısıtlaması)

Bir fiziksel switch portuna bağlanabilecek maksimum MAC adresi sayısını sınırlandırır ve izinli MAC adreslerini kaydeder:

• İzin verilmeyen yabancı bir cihaz takıldığında veya MAC taşması denendiğinde Violation modu devreye girer:
  • Protect: Yabancı paketi sessizce düşürür.
  • Restrict: Paketi düşürür, Syslog/SNMP alarmı üretir.
  • Shutdown: Portu derhal elektriksel olarak kapatır (err-disable durumu).

2. DHCP Snooping

Ağa sahte bir DHCP sunucusu takılarak istemcilere yanlış ağ geçidi ve DNS dağıtılmasını (Rogue DHCP / MitM) engeller:

• Portlar Trusted (Güvenilir) ve Untrusted (Güvenilmez) olarak ayrılır.
• Yalnızca sistem yöneticisinin belirlediği Trusted portlardan DHCP Offer ve DHCP ACK paketleri geçebilir. İstemci portlarından gelen sahte sunucu paketleri switch tarafından anında düşürülür.
• Switch, meşru IP ve MAC eşleşmelerini kaydederek bir DHCP Snooping Binding Table oluşturur.

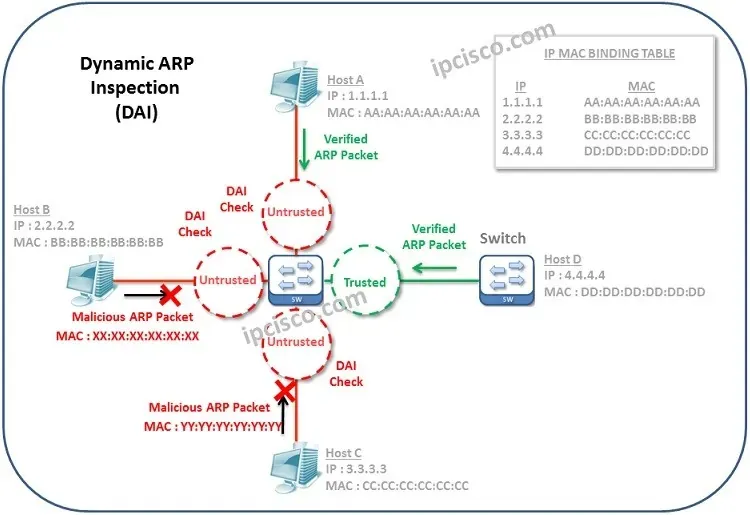

3. Dynamic ARP Inspection (DAI)

ARP Zehirlenmesi (ARP Cache Poisoning / Spoofing) saldırılarını engellemek için DHCP Snooping tablosunu referans alır.

• Untrusted portlardan gelen her ARP paketi incelenir.
• Gönderen IP ile MAC adresi DHCP Snooping veritabanındaki kayıtla eşleşmiyorsa, paket sahtecilik olarak değerlendirilir ve düşürülür.

4. BPDU Guard ve Root Guard

Yetkisiz bir switch ağa takılarak Root Bridge rolünü çalmaya çalıştığında, ilgili uç kullanıcı portu BPDU Guard tarafından anında kapatılır.
